经过预处理的废气进入沸石浓缩转轮+催化燃烧系统，利用沸石分子筛的多孔吸附性将有机物吸附浓缩，浓缩后的有机物在300~400℃的温度和催化剂的作用下将有机组分中的C、H化合物氧化分解成无害的CO2和H2O等，达到净化空气的目的。

       经预处理（去除粉尘、颗粒物）后的有机废气流过浓缩转轮时，其中的有机物在转轮吸附区域会被吸附下来，经过吸附净化后的废气(约占处理风量的85%~95%)排放到大气中，一小部分废气(约占处理风量的5%~15%)对转轮冷却区降温后经换热器被加热到180~220℃的脱附温度后，流入脱附区，脱附区有机物从吸附剂—沸石上脱离到加热的气流中，转轮得以再生，脱附后的高浓度VOCs被送入CO催化燃烧。

       脱附产生的浓缩废气在进入催化床层之前，与高温烟气首先在换热器单元进行换热，预热脱附废气并进入催化床。脱附气体在催化床内升至300℃，进行催化氧化反应，有机成分被氧化成无毒无害的CO2和H2O，并放出热量。形成的烟气(<650℃)在排出时与进气进行换热后，达标排放。

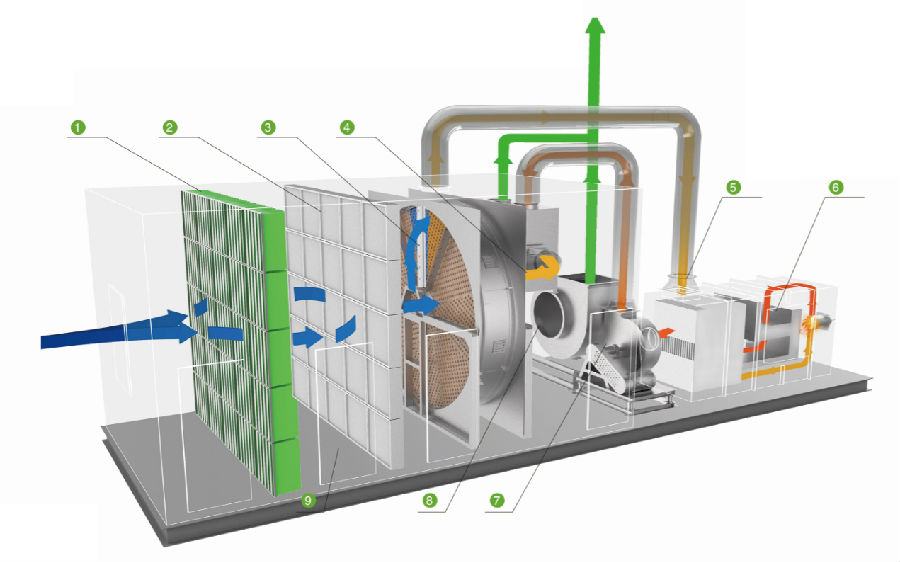

⑴ 中效袋式过滤器 ⑵ 高效过滤器 ⑶ 转轮 ⑷ 换热器 ⑸ CO ⑹ 燃烧器 ⑺ 脱附风机 ⑻ 吸附风机 ⑼ 检修门

       中等风量、中低浓度的有机废气。

       设备处理能力大、压力损失小、氧化温度低、转轮效率>95%、CO效率可达99%。

       该工艺适用于石油废气处理、化工废气处理、橡胶废气处理、印刷油墨废气处理、喷涂废气处理、电缆及漆包线废气治理、家具废气治理、涂装喷漆废气处理等工业有机废气治理项目。
